智慧网关 Controller Gateway
工业通讯解决方案 - 整合全厂通讯协议的优质选择
单台设备可转换几十种以上工业常用通讯协议，是简化、整合系统与设备通讯架构的首选设备。

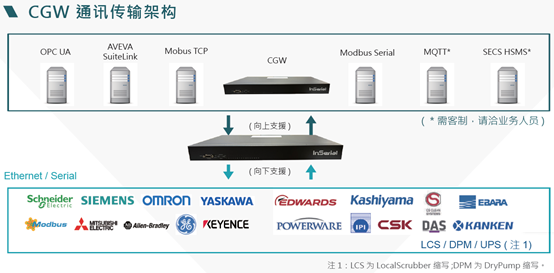

CGW智慧网关可帮助用户高效转换多种通讯协议，简化通讯架构、稳定系统联机。设备可整合各类工业常用通讯协议，通过OPC
UA、MQTT等搭建工业物联网基础。独立作业平台无需电脑安装驱动程序，大幅简化系统通讯架构，规避现场电脑高负载宕机、系统升级导致驱动不兼容等常见问题。

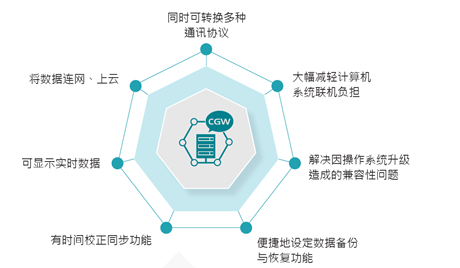

一、CGW产品核心优势
1. 全品类工业协议兼容转换
单台CGW支持几十种以上工业通讯协议，彻底解决不同协议的PLC、工业设备、自动化系统之间的数据互通难题，无需配置多台不同规格网关设备，统一实现全厂设备通讯整合。特别是匹配各种半导体厂的周边设备。
2. 多端口配置，支持云端联网
设备标配2个以太网端口，同时提供2/4/8/16路RS-232/422/485串口可选。其中2端口型号内置4G、WiFi联网功能，可快速实现设备数据上云，适配工业物联网远程监控场景。
3. 彻底解决驱动兼容问题，降低系统负载
无需配置DCOM组件，不受操作系统版本升级影响，无驱动兼容故障风险。搭载智能自我诊断系统，设备异常可自动重启，大幅降低现场运维难度，减少人工维护成本。
4. 实时监测通讯质量，保障系统稳定
可实时诊断每一路I/O通讯状态，全程记录PLC及工业设备通讯数据与运行状态。内置精准时间校准功能，保障全厂自动化系统运行时间统一，规避时序错乱问题。
5. 支持多端口双向数据转换
内置数据模拟转换功能，可自动将设备原始采集值换算为标准工程值。支持端口对端口、端口对以太网、以太网对以太网多模式数据双向转换，适配各类复杂组网场景。
6. 支持定制开发
支持定制开发，根据用户提供的通讯协议，快速开发。
二、设备支持通讯协议、PLC及设备型号
2.1 真空泵（Dry pump）设备适配清单
|
序号
|
设备品牌
|
设备型号
|
通讯协议
|
通讯接口
|
|
1
|
ALCATEL（ADIXEN）
|
ADP 122 P、ADP 122 LM、ADS 602 H、ADS 602 P、ADS 602 LM、ADS 1202 H、ADS 1202 P、ADS 1802 H、ADS 1802 P、IPUP A100系列、
ATH 1300 M, ATH 1600 M, ATH
1603 M, ATH 2300 M,ATH 2303 M, ATH 2800 M, ATH
3200 M , ATP 2300 M,ATH 1300
MT, ATH 1600 MT, ATH 2300 MT, ATH 2800 MT,
ATH 3200 MT equipped with
heater band
|
Alcatel ADP ADS Series、Alcatel ATH
|
RS-232/485
|
|
2
|
LEVITRONIX
|
BPS-4泵系统
|
Levitronix Serial
|
RS-232
|
|
3
|
普发真空（Pfeiffer Vacuum）
|
DCU 110/200/300/600、TC110/400/1200电子驱动单元、
A 124H, A 204H, A 604H, A
804H, A 1204H, A 1504H, A 1804H,A 204X, A 804X, A
1504X, A 1804X, A 1504XN, A
1804 XN
|
Pfeiffer Vacuum DCU、Pfeiffer Vacuum TC、Pfeiffer Vacuum A4 Series
|
RS-485、RS-232/485
|
|
4
|
瓦里安（Varian Turbo）
|
V301 Navigator
|
Varian Turbo V301
|
RS-232/485/422（可选）
|
|
5
|
荏原（Ebara）
|
A series, AA series, AA-V1
series, AAS series, A200W, A400P,A300W,
AAS72W+AA400BP, AAS900TN,
ESR Series, VOS Series, EST
Series, EST 200WN-TE, A300W-T, A300WM-IU, EV-S
Series, EV-M Series, ESA 25XW,
ESA 30XW, ESA 25D, ESA 70WD, ESA 80W-HDF,
ESA 80W-HDF(INV), ESA 100W,
ESA 100WN, ESA 300W, ESA 500W、
G5 SCRUBBER CMS COMMUNICATION、
AAE seriesA系列、AA系列、AA-V1系列、AAS系列、ESR系列、VOS系列、EST系列
|
EBARA A Series、EBARA ESx Series、EBARA G5 Scrubber CMS Comm
|
RS-232
|
|
6
|
爱德华（Edwards）
|
iGX/GX/iXH/iXL/pXH/iQ/iH控制系统、SCU-750/800/1500/1600控制单元
|
Edwards Series、Edwards SCU Control Unit
|
RS-232、RS-232/485
|
|
7
|
樫山工业（Kashiyama）
|
SDE系列（PC201控制器）、MU&T系列（PC80控制器）
|
Kashiyama SDE Series、Kashiyama MU & T Series
|
RS-422、RS-232
|
2.2 局部废气处理装置（Local Scrubber）设备适配清单
|
序号
|
设备品牌/型号
|
通讯协议
|
通讯接口
|
|
1
|
CSK
|
Modbus TCP
|
TCP
|
|
2
|
IPI
|
Modbus TCP
|
TCP
|
|
3
|
CT（SS003A1-KH）
|
Modbus Ethernet
|
TCP
|
|
4
|
爱德华（Edwards）Helios、ATSP、MK3B、Proteus
|
Modbus Ethernet
|
TCP
|
|
5
|
吉利康（ACS1）
|
Modbus Ethernet
|
TCP
|
|
6
|
汉科（AWTC）
|
Modbus Ethernet
|
TCP
|
|
7
|
KanKen（KT1000FA）
|
Omron FINS Ethernet
|
TCP/UDP
|
|
8
|
DAS（Salix、Styrax、Escap）
|
Omron FINS Ethernet
|
TCP/UDP
|
|
9
|
荏原（Ebara）EUV
|
基恩士PLC协议
|
TCP
|
2.3 主流PLC设备适配清单
|
序号
|
品牌
|
设备型号
|
通讯协议
|
通讯接口
|
|
1
|
罗克韦尔（Allen-Bradley）
|
SLC 500、PLC5、CompactLogix、MicroLogix、ControlLogix
|
AB DF1、AB CIP
|
RS-232/485、TCP
|
|
2
|
艾默生/通用电气（Emerson/GE）
|
90-30、90-70、RX3i、Rx7i、VersaMAX全系列
|
GESNP、GESRTP
|
RS-232/485、TCP
|
|
3
|
三菱（Mitsubishi）
|
A系列、Q系列、FX系列、iQ-R、iQ-F全系列
|
Mitsubishi Serial、Mitsubishi Ethernet
|
RS-232/485/422、TCP/UDP
|
|
4
|
欧姆龙（OMRON）
|
CS/CJ/CP/CV系列、C系列老旧机型
|
Omron FINS串口、Omron FINS以太网、HostLink
|
RS-232/485、TCP/UDP
|
|
5
|
施耐德（Schneider）
|
全系列PLC
|
Modbus ASCII/RTU、Modbus TCP
|
RS-232/485/422、TCP
|
|
6
|
西门子（Siemens）
|
S7-200/300/400/1200/1500
|
SIEMENS S7 Ethernet
|
TCP
|
|
7
|
安川（Yaskawa）
|
CP218TX
|
Memobus
|
TCP
|
|
8
|
光洋（KOYO）
|
H0/H2/H4（搭载ECOM100模块）
|
Modbus TCP
|
TCP
|
|
9
|
永宏（FATEK）
|
FBs全系列PLC
|
FATEK FBs Series
|
RS-232/485
|
|
10
|
基恩士（Keyence）
|
KV Nano、KV700至KV8000全系列
|
Keyence PLC协议
|
TCP
|
2.4 其他工业设备适配清单
|
序号
|
设备类型
|
品牌型号
|
通讯协议
|
通讯接口
|
|
1
|
称重显示器
|
梅特勒托利多IND231/236/780、久保田KL-D1000、UWE1705、A&D AD-4328
|
称重设备专用协议
|
RS-232、RS-232/485/422
|
|
2
|
地震仪
|
IMV SW74T、SW94
|
Seismic Serial
|
RS-232
|
|
3
|
单回路控制器
|
横河YS1000
|
Yokogawa Serial
|
RS-232
|
|
4
|
温度控制器
|
横河UT551
|
Yokogawa Serial
|
RS-232
|
|
5
|
水分分析仪
|
AMETEK 3050AM、5830、5900系列
|
Ametek Moisture Analyzer
|
RS-232/485
|
|
6
|
气体气柜设备
|
Air Products GASGUARD 450/500/250、AP2/AP3
|
APCI GASGUARD监控协议
|
RS-232/422/485
|
|
7
|
废气处理控制器
|
CS CLEAN SOLUTIONS CLEANSORB
|
CLEANSORB Controller协议
|
RS-232
|
|
8
|
纸带式检测仪
|
霍尼韦尔CM4有毒气体监测仪
|
Honeywell CM4
|
RS-232/422/485
|
|
9
|
落尘量测系统
|
PMS HPGP-101-C高压气体探头
|
Particle Hpgp 101
|
RS-232
|
|
10
|
微氧气体分析仪
|
SERVOMEX DF-550E
|
Delta F Oxygen Analyzer协议
|
RS-232/422
|
|
11
|
风扇过滤组
|
AIRTECH FFU
|
AIRTECH FFU专用协议
|
RS-232
|
|
12
|
漏油检测仪
|
Agar Leakwise CDSP-220
|
GE Leakwise DSP220
|
RS-232/485
|
|
13
|
气体分析仪
|
Peak Performer 1系列
|
设备专用通讯协议
|
RS-232
|
|
14
|
真空显示器
|
Pfeiffer
普发真空TPG 256A
|
Maxigauge TPG256A
|
RS-232/422/485
|
|
15
|
RFID读写器
|
PONGEE PK-UHF201
|
RFID Reader专用协议
|
RS-232/485
|
|
16
|
不间断电源（UPS）
|
Eaton伊顿Powerware
UPS
|
Powerware UPS协议、Modbus TCP
|
RS-232、TCP
|
|
17
|
超纯水粒子计数器
|
Praxair UP100
|
Praxair UP100专用协议
|
RS-422、RS-485
|
|
18
|
热质式流量计
|
Tokyo keiso东京计装TRX-700系列
|
Tokyo Keiso RTX-700协议
|
RS-485
|
|
19
|
膜厚仪（沉积控制器）
|
ULVAC CRTM-9000G
|
设备专用通讯协议
|
RS-232
|
注：以上为CGW智慧网关主流适配设备及协议，更多细分型号可咨询厂商确认。
三、主要客户
四、CGW系列产品规格参数
4.1 CGW 512 产品参数
|
以太网通讯
|
兼容IEEE 802.3、IEEE 802.3u协议；传输速率10/100Mbps；2个RJ45网口；内置2.25KV直流磁隔离防护
|
|
串口通讯
|
2路串口，软件可选RS-232/422/485（2线/4线）；CI-CE版本仅支持RS-422/485；DB9公头接口；数据位7/8位，停止位1/2位，支持无校验/奇校验/偶校验等；波特率50bps-921.6kbps；所有信号内置15KV ESD防护
|
|
配置方式
|
网页端配置、InSerial工具配置
|
|
机械参数
|
尺寸42×140×95mm；金属外壳，支持DIN导轨/壁挂安装；重量0.537kg；防护等级IP30
|
|
指示灯
|
电源、系统状态、网速、链路激活、串口收发指示灯
|
|
供电参数
|
12-48VDC双冗余输入；端子接线；功耗4.1W
|
|
环境参数
|
常规工作温度-10℃~60℃；CI/I型号-40℃~80℃；存储温度-40℃~85℃；工作湿度10%-95%RH
|
|
认证资质
|
CE、FCC Class A认证；UL/cUL、ATEX防爆认证；端口隔离：串口-以太网2KV、串口-电源2KV、以太网-电源1.5KV
|
4.2 CGW 514 产品参数
|
以太网通讯
|
兼容IEEE 802.3、IEEE 802.3u协议；传输速率10/100Mbps；2个RJ45网口；内置2.25KV直流磁隔离防护
|
|
串口通讯
|
4路串口，软件可选RS-232/422/485（2线/4线）；DB9公头接口；支持全类型校验、流控；波特率50bps-921.6kbps；所有信号内置15KV ESD防护
|
|
配置方式
|
网页端配置
|
|
机械参数
|
尺寸30×140×95mm；金属外壳，支持DIN导轨/壁挂安装；重量0.45kg；防护等级IP30
|
|
指示灯
|
电源、系统状态、网速、链路激活、串口收发指示灯
|
|
供电参数
|
12-48VDC双冗余输入；端子接线；功耗3.2W
|
|
环境参数
|
常规工作温度-10℃~60℃；CI/I型号-40℃~80℃；存储温度-40℃~85℃；工作湿度10%-95%RH
|
|
认证资质
|
CE、FCC Class A认证；UL/cUL、ATEX防爆认证；端口隔离参数同CGW512
|
4.3 CGW 516 产品参数
|
以太网通讯
|
千兆自适应以太网，兼容全系以太网协议，内置1.5KV磁隔离防护
|
|
串口通讯
|
16路串口，支持RS-232/422/485；多端口同步工作，单端口最高波特率230.4kbps；全端口15KV ESD防护
|
|
机械与供电
|
机架式SECC机箱；12-48VDC双冗余供电；功耗4.1W
|
|
其他参数
|
温湿度环境、认证资质、配置方式与全系高端型号一致
|
免责声明：产品参数及配置随时更新，北京汉锦保留修改权限，变更恕不另行通知。
厂商信息
北京汉锦电子自动化系统有限公司（UTITECH TECHNOLOGY (BEIJING) CO.,LTD.）
电话：010-83915291
传真：010-83915298
地址：北京市西城区宣武门外大街10号庄胜广场中央办公室北翼1220室
销售邮箱：utbj@utitech.com.tw
|
